Glygidsskoen vir diverse hysbakke THY-GS-L10

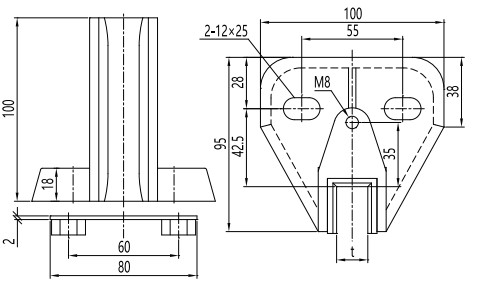

Die THY-GS-L10-gidsskoen is 'n hysbak-teengewig-gidsskoen, wat ook as 'n diverse hysbak gebruik kan word. Daar is 4 teengewig-gidsskoene, twee boonste en onderste gidsskoene, wat op die spoor vas is en 'n rol speel in die bevestiging van die teengewigraam. Daar is 'n skoenvoering (poliuretaan-nylonmateriaal) binne-in die skoen wat in kontak is met die drie kante van die gidsrail, en daar is 'n olieboks om die gidsrail te smeer. Die gidsskoen is om die hysbak te lei om vertikaal te beweeg. Die gidsskoen bestaan ​​uit 'n skoensitplek en 'n skoenvoering. Die lengte van die skoenvoering is 100 mm. Dit is gemaak van poliuretaan en het verskillende kleure. Bypassende gidsrailwydtes 5 mm, 10 mm en 16 mm.

Ongeag of die skoenvoering van die stewige glygeleidingskoen en die elastiese glygeleidingskoen van yster- of nylonbus gemaak is, is die wrywing tussen die skoenvoering en die geleidingsrail steeds baie groot tydens die werking van die hysbak. Hierdie wrywing sal ook die las op die trekkragmasjien verhoog.

Kenmerke: Omdat die gidsskoenkop vas is, is die struktuur eenvoudig en is daar geen verstelmeganisme nie. Soos die looptyd van die hysbak toeneem, sal die ooreenstemmende gaping tussen die gidsskoen en die gidsrail groter en groter word, en die motor sal tydens werking bewe, of selfs impak voorkom. Smering moet goed gedoen word.
