Infrarooi hysbakdeurdetektor THY-LC-917

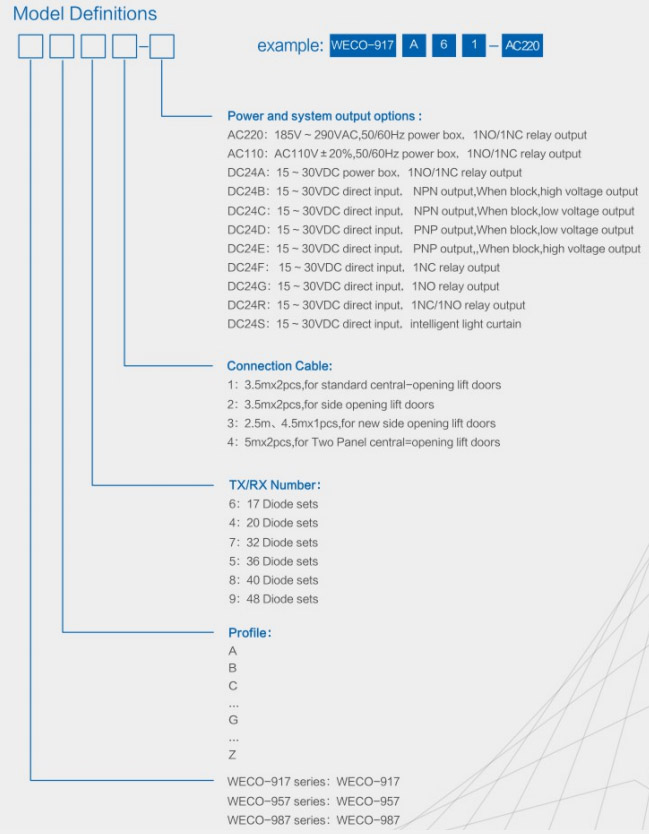

| Produknaam | Hysbak liggordyn |
| Oop pad | Sy oop of middel oop |
| Spanning | WS220V, WS110V, GS24V |
| Aantal diodes | 17, 32 |
| Aantal strale | 94-33 Balke, 154-94 Balke |
1. Met selfkontrolefunksie, konvensionele uitset van die kragboks en selfkontrole-uitset
2. Het Duitsland se TUV-toetse geslaag en voldoen aan verwante internasionale standaarde
3. Dormansiefunksie, verleng die produk se werkslewe
4. Neem nuwe tegnologie aan, PCB met sterk vermoë van korrosiebestandheid, en sterk vermoë van veldaanpassing, stabiel en betroubaar
5. Pragtige voorkomsontwerp, maklike installasie, geskik vir die meeste handelsmerkhysbakke
6. Gevorderde tegnieke en toerusting, betroubare SMT-oppervlakvullingstegnieke
7. Opsioneel vir gebruikers om NPN/PNP-uitset (Transistor-uitset) sonder 'n kragtoevoerboks te kies
Hysbakliggordyne is 'n veiligheidsbeskermingstoestel vir die hysbakdeur wat vervaardig word met behulp van die beginsel van fotoëlektriese induksie. Dit is geskik vir alle hysbakke en beskerm die veiligheid van passasiers wat die hysbak binnegaan en verlaat. Die hysbakliggordyn bestaan uit drie dele: infrarooi senders en ontvangers wat aan beide kante van die hysbakdeur geïnstalleer is, en spesiale buigsame kabels. Vir die behoeftes van omgewingsbeskerming en energiebesparing het al hoe meer hysbakke die kragboks weggelaat. Sommige handelsmerke van liggordyne moet kragbokse gebruik as gevolg van hul swak immuniteit teen elektromagnetiese interferensie. Met die popularisering van die konsep van groen hysbakke, is liggordyne sonder kragbokse egter 'n tendens. Omdat die proses om 220V na 24V om te skakel, baie energie sal verloor.
Die THY-LC-917 liggordyn is toegerus met 'n CPU-beheerde dinamiese skanderende LED-liguitstralende buis op die konvensionele liggordyn. Die bandvormige tweekleurige LED vertoon die toestand van die liggordyn se beskermingsarea, sodat die liggordyn 'n meer visuele effek op die normale beskermingsfunksie het. Meer menslik.

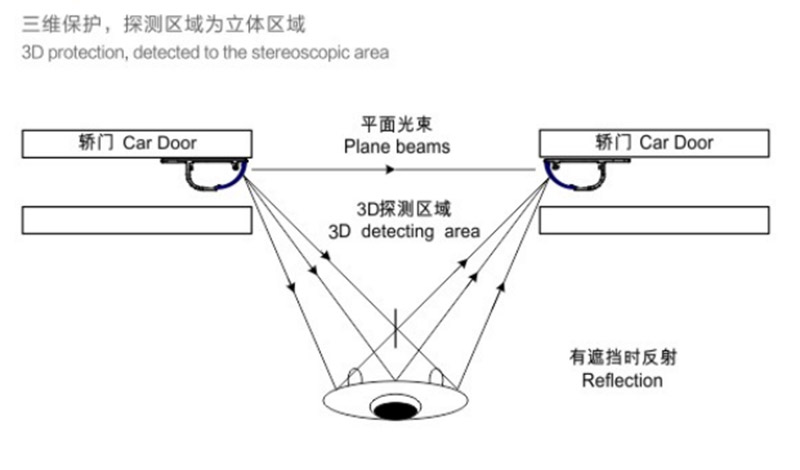

Daar is verskeie infrarooi-emitterende buise in die emitterende einde van die liggordyn. Onder beheer van die MCU word die emitterende en ontvangerbuise in volgorde aangeskakel, en die lig wat deur een emitterende kop uitgestraal word, word deur verskeie ontvangerkoppe ontvang om 'n multikanaal-skandering te vorm. Deur hierdie deurlopende skandering van die motordeurarea van bo na onder, word 'n digte infrarooi-beskermingsliggordyn gevorm. Wanneer enige van die strale geblokkeer word, aangesien die fotoëlektriese omskakeling nie gerealiseer kan word nie, beoordeel die liggordyn dat daar 'n obstruksie is, en gee dus 'n onderbrekingssein uit. Hierdie onderbrekingssein kan 'n skakelsein of 'n hoë- en laevlaksein wees. Nadat die beheerstelsel die sein van die liggordyn ontvang het, gee dit onmiddellik die deuropeningssein uit, en die motordeur stop met toemaak en maak in omgekeerde volgorde oop. Die hysbakdeur kan normaalweg gesluit word nadat die passasiers of obstruksies die waarskuwingsarea verlaat het, om die doel van veiligheidsbeskerming te bereik. Vermy ongelukke van mense wat in hysbakke vasgevang is.
1. Mobiele installasie van sender en ontvanger
Die mobiele installasie van die liggordyn verwys na die installasie en gebruik van die liggordyn se sender, ontvanger, of een waarvan aan die motordeur vas is en saam met die motordeur beweeg. Onder normale omstandighede is die sender en ontvanger aan die vourand van die motordeur vas.
Die sydeurinstallasiemetode is om die liggordyn op die hysbakmotor en die vourand van die motordeur met skroewe vas te maak.
Die installasiemetode van die middelste gesplete deur is om die liggordyn aan die vourand van die hysbakdeur met skroewe vas te maak.

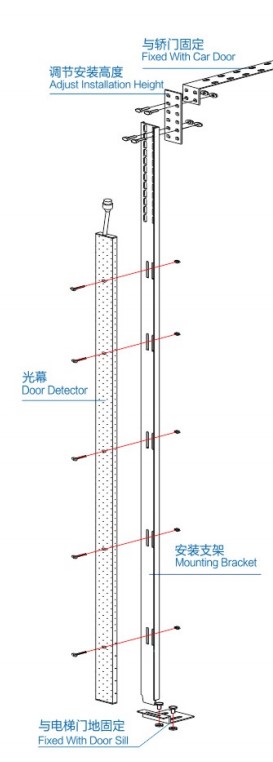

2. Vaste installasie van sender en ontvanger
Die vaste installasie van die liggordyn verwys na die installasie en gebruik van die liggordyn se sender en ontvanger wat aan die einde van die motordeurdrumpel deur 'n vaste hakie vasgemaak is. Die sender en ontvanger kan nie saam met die motordeur beweeg nie.
