2-Blaar Sentrum Opening VVVF Asynchrone Deuroperator THY-DO-09XA
1. Vinnige aflewering
2. Die transaksie is net die begin, die diens eindig nooit
3. Tipe: Deuropener THY-DO-09XA
4. Ons kan sinchrone en asynchrone deuropenerstelsels van BST, NBSL, OULING, ES, YS, HD en ander handelsmerke verskaf.
5. Vertroue is geluk! Ek sal nooit jou vertroue faal nie!
1. Dit neem sinchrone bandtransmissie aan, geen gly, geen smering, gladde werking en laer geraas.
2. Die asynchrone deurmes met geïntegreerde motordeurslotfunksie word aangeneem om die installasie op die deurhangplaat te verwesenlik.
3. Deur gebruik te maak van VVVF-frekwensie-omskakelingsbeheertegnologie, betroubare werkverrigting en maklike ontfouting.
4. Deur die plat motor en S-vormige persgeleidingsrail te gebruik, is die struktuur meer kompak
Motordak-installasiehakies
Versterkte installasiebeugel
Bevestigingspyp vir motordakinstallasie (opsioneel)
Die motordeurslottoestel bestaan uit twee dele: 'n haaksamestelling en 'n vaste sitpleksamestelling. Om die akkurate meganiese en elektriese werking van die motordeurslot te verseker, is die volgende aanpassings nodig:
1. Wanneer die motordeur heeltemal toe is, is die horisontale speling tussen die slothaak en die vaste basis 20-22 mm, die vertikale inskakelgrootte is 13,5 ~ 14,5 mm, en die elektriese kontakopvolghoeveelheid is 3-5 mm.
2. Nadat die grootte van die slothaak en die vaste sitplek aangepas is, verstel die gaping tussen die meslem en die hekbal. Wanneer die gang- en motordeure heeltemal toe is, is die motordeurmeslem 8±1 mm weg van die gangdeurdrumpel, die gangdeurskop is 8±1 mm van die motordeurdrumpel, en die beweegbare lem van die deurmes is 7-8 mm weg van die gangdeurdrumpel.
3. In die aangepaste toestand, wanneer die kontak pas geraak het of op die punt staan om ontkoppel te word, is die vertikale maasafmeting van die sluithaak en die bevestigingsbasis 10 ± 0,5 mm.

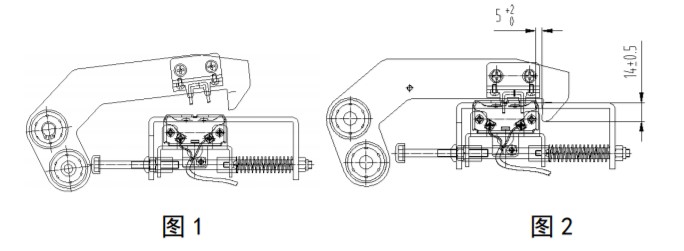

4. Wanneer die deur normaalweg oopgemaak word, beweeg die slothaak ongeveer 15 mm in die deuropenrigting met die motordeur eerste, die elektriese verifikasiekontak word ontkoppel, en die vertikale inskakelingsgrootte van die slothaak met die vaste basis van 13.5~14.5 mm bly onveranderd, sien Figuur 1 hieronder. Op hierdie tydstip, as die beweegbare lem van die deurmes die doelskop van die ganghek raak, dit wil sê in die gelykmaakarea, begin die slothaak ontsluit en die deur maak normaalweg oop, sien Figuur 2 hieronder; as die beweegbare lem van die deurmes nie die gangdoelskop kan raak nie, dit wil sê die nie-gelykmaakarea, kan die slothaak nie ontsluit word nie, die motordeurslot sit vas, en die deur kan nie oopgemaak word nie.
4. Wanneer die deur normaalweg toe is, is die slothaak in die oop toestand en beweeg saam met die motordeur na die posisie waar die deur op die punt staan om toegemaak te word, soos in Figuur 1 hieronder getoon. Op hierdie tydstip sluit die gangdeur een stap voor die motordeur, en gaan dan voort om toe te maak. Die gangdeurbal kan nie die motordeur se slothaak dryf nie en die slothaak val. Op hierdie tydstip is die horisontale afstand tussen die slothaak en die vaste sitplek 5-7 mm, en die vertikale maasgrootte 13.5-14.5 mm, die kontakskakelaar word op hierdie tydstip aangeskakel, sien Figuur 2 hieronder. Gaan voort om die deur weer toe te maak, die slothaak is in plek. As die grootte van die slothaak en die bevestigingsbasis nie die standaardvereiste van 7 mm bereik nie, maak die kontak op die slothaak nie kontak met die kontakskakelaar op die grendeleenheid nie, en die elektriese kontak kan op hierdie tydstip nie gelei word nie, soos in Figuur 3 hieronder getoon.
