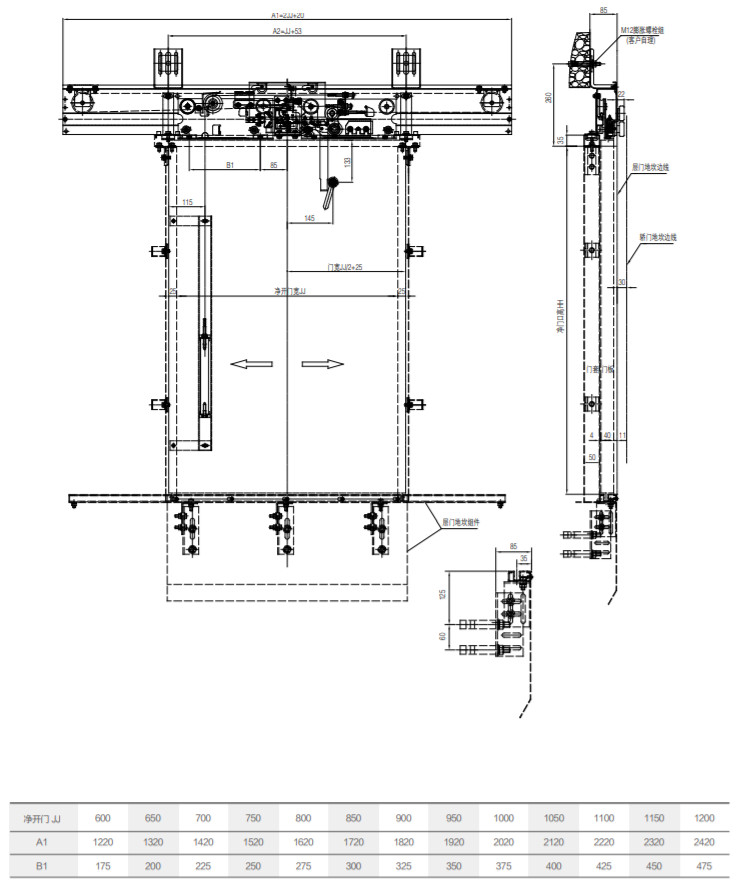

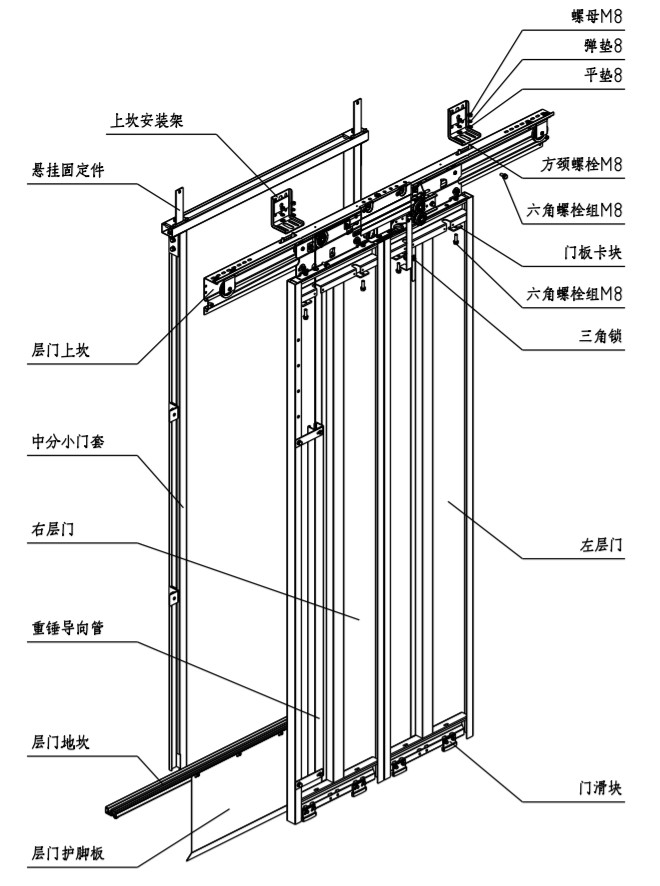

2-Blaar Middelopening Landingdeurtoestel THY-LD-B
1. Die ontsluitmetode is om die deurpaneel te ontsluit en die 45 kg-slingerimpaktoets te slaag.
2. Die deur word met 'n swaar hamer gedwing om toe te maak, en die swaar hamer en die geleidingsbuis word aan die binnekant van die landingdeur geplaas.
3. Die deurslot het die toets van die Nasionale Hysbakinspeksiesentrum geslaag en CE- en CU-TR-sertifisering verkry.
4. Toepaslike spanning van deurslot: ≤ AC230V, ≤ DC110V.
1. Installering van vensterbank en deurbedekking
1.1. Bepaal die in- en uitgangsposisie van die drumpel volgens die grootte van die hysskaal; pas die middelpunt van die drumpel aan sodat dit dieselfde is as die middelpunt van die ingang en uitgang, en merk die middelpunt van die drumpel; pas die vlak van die drumpel aan sodat dit minder as 1/1000 is; Oppervlak om te verhoed dat water die hysskaal binnedring.

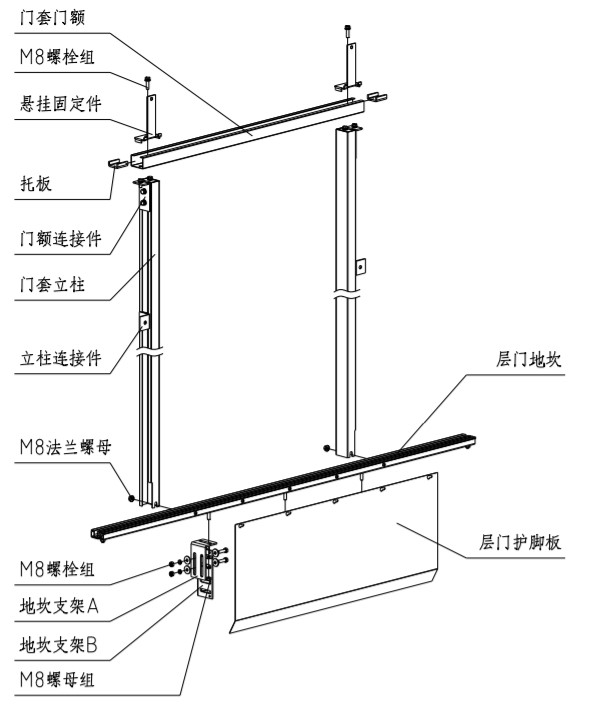

1.2. Monteer die deurbedekkingskolom en die deurbedekkingdeur met verbindingstukke, en installeer die hangende bevestigingsdele; plaas die deur op die drumpel, pas die vertikaliteit van die deurbedekkingskolom aan sodat dit minder as 1/1000 is; die middelpunt van die deurbedekking is in ooreenstemming met die middelpunt van die ingang- en uitgangdrumpel se middelpuntmeting; die grootte van die onderste voorvlak van die deurbedekking en die boonste vlak van die drumpel is die netto deurhoogte. Nadat die aanpassing voltooi is, sluit die M8-flensmoer. Nadat die grootte aangepas is, maak die kolomverbinding aan die muur vas.
1.3. Bevestig die toonbeskermer van die landingdeur op die drumpel.
2. Installering van landingdeurtoestel

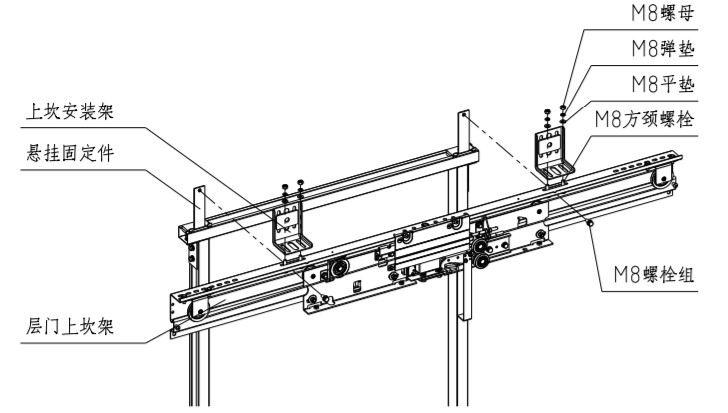

2.1. Rig die boonste drumpelraam van die landingdeur met die weerhaak aan die onderkant van die ophangbevestigingsdeel, en sluit die boonste drumpelraam en die ophangbevestigingsdeel van die landingdeur deur die M8*20-boutgroep.
2.2. Bevestig die boonste drumpelmonteringsraam aan die takelskaalmuur met uitbreidingsboute of deurmuurboute. Die boonste drumpelmonteringsraam en die boonste drumpel van die landingdeur word met M8 vierkantige nekboute verbind.
2.3. Verstel die boonste drumpel van die landingdeur links en regs om die middelpunt van die deur oop te maak en die middelpunt van die ingang en uitgang konsekwent te maak.
2.4. Verstel die vertikaliteit van die vloer van die landingdeurtoestel. Verstel die vertikaliteit van die vloer van die landingdeurtoestel tot ±0.5 mm deur 'n vertikale lyn te trek of die motordeurdrumpel as verwysing te neem.
2.5 Nadat die hoofparameters van die installasie van die drumpelraam op die volgende vloerdeure hersien is, draai al die installasieboute vas:

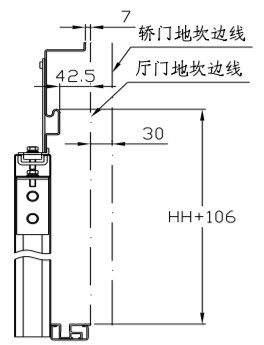

Hoogte van die boonste drumpelraam van die landingsdeur: die afstand tussen die boonste oppervlak van die boonste drumpelraam-geleidingsreling van die landingsdeur en die drumpel van die landingsdeur is HH+106mm;
Die middelpunt van die boonste drumpelraam van die landingsdeur: die afwyking tussen die middelpunt van die boonste drumpelraam van die landingsdeur en die middelpunt van die ingang en uitgang is ±1 mm;
Die afstand tussen die boonste drumpelgeleier van die landingsdeur en die drumpel van die motordeur: die afstand tussen die boonste drumpelgeleier van die landingsdeur en die drumpel van die landingsdeur is 42.5 mm, en die afstand vanaf die drumpel van die motordeur is 72.5 mm.
Hoogte van die boonste drumpelraam van die landingsdeur: die afstand tussen die boonste oppervlak van die boonste drumpelraam-geleidingsreling van die landingsdeur en die drumpel van die landingsdeur is HH+106mm;
Die middelpunt van die boonste drumpelraam van die landingsdeur: die afwyking tussen die middelpunt van die boonste drumpelraam van die landingsdeur en die middelpunt van die ingang en uitgang is ±1 mm;
Die afstand tussen die boonste drumpelgeleier van die landingsdeur en die drumpel van die motordeur: die afstand tussen die boonste drumpelgeleier van die landingsdeur en die drumpel van die landingsdeur is 42.5 mm, en die afstand vanaf die drumpel van die motordeur is 72.5 mm.
